GL-25U / GL-15U / GL-35U – 排水勾配器

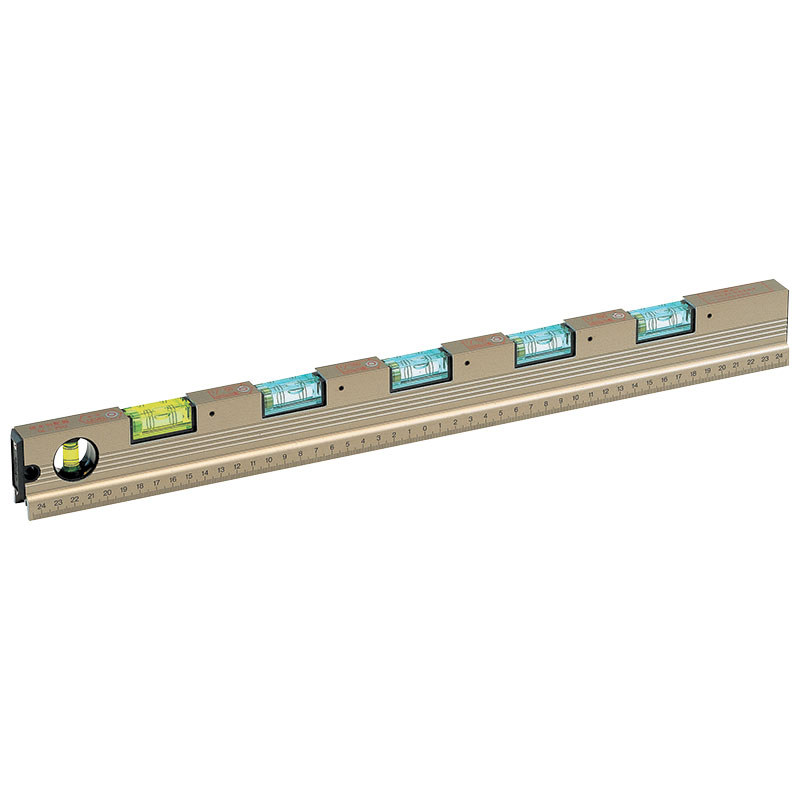

*500mm

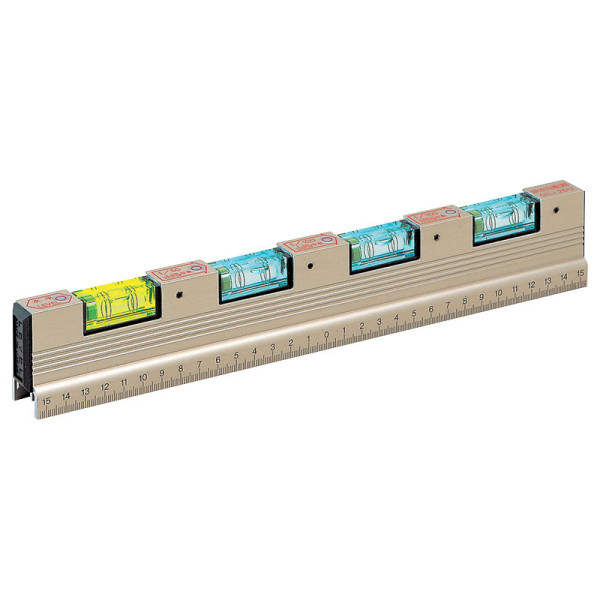

*300mm


水平器として


垂直の施工に

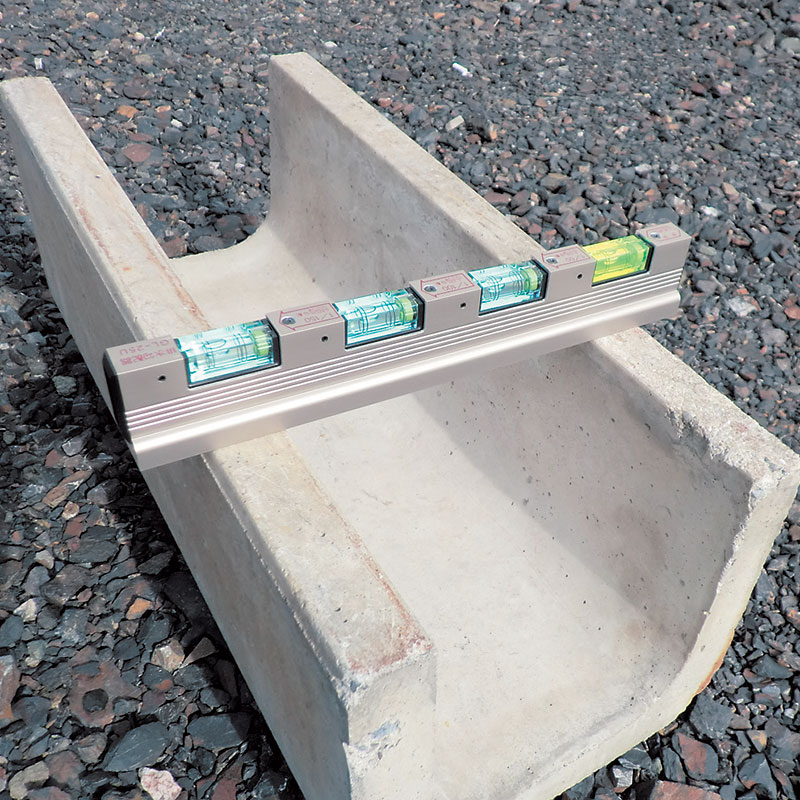

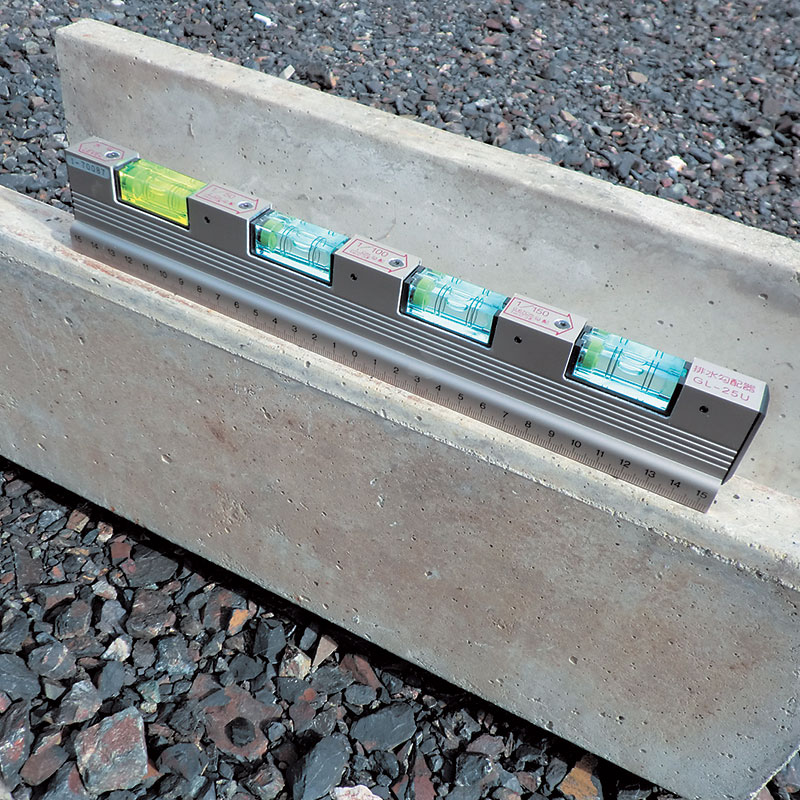

U字溝、側溝勾配に


排水管勾配に

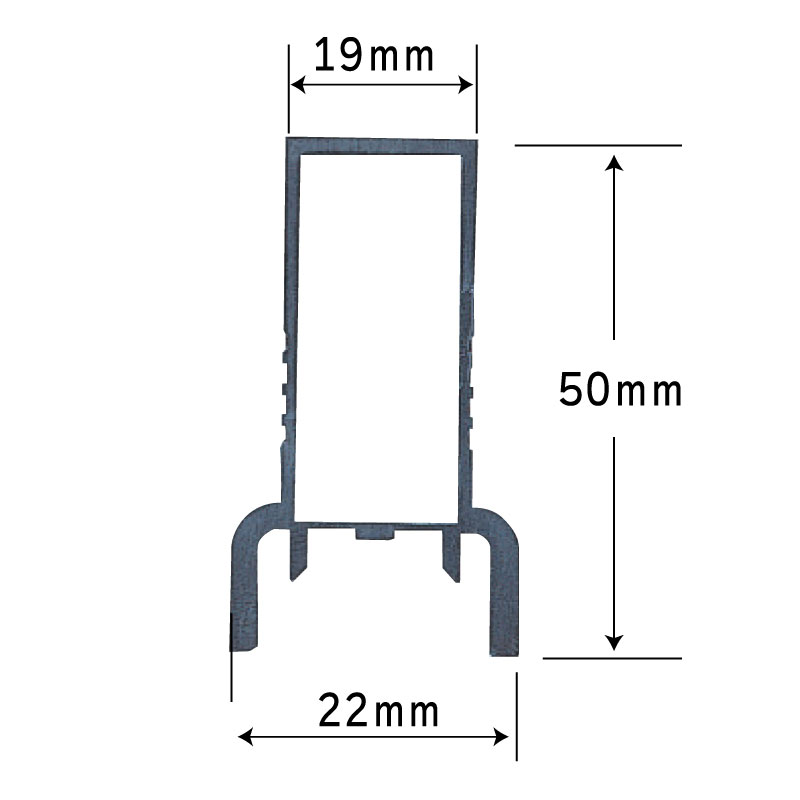

フレーム断面

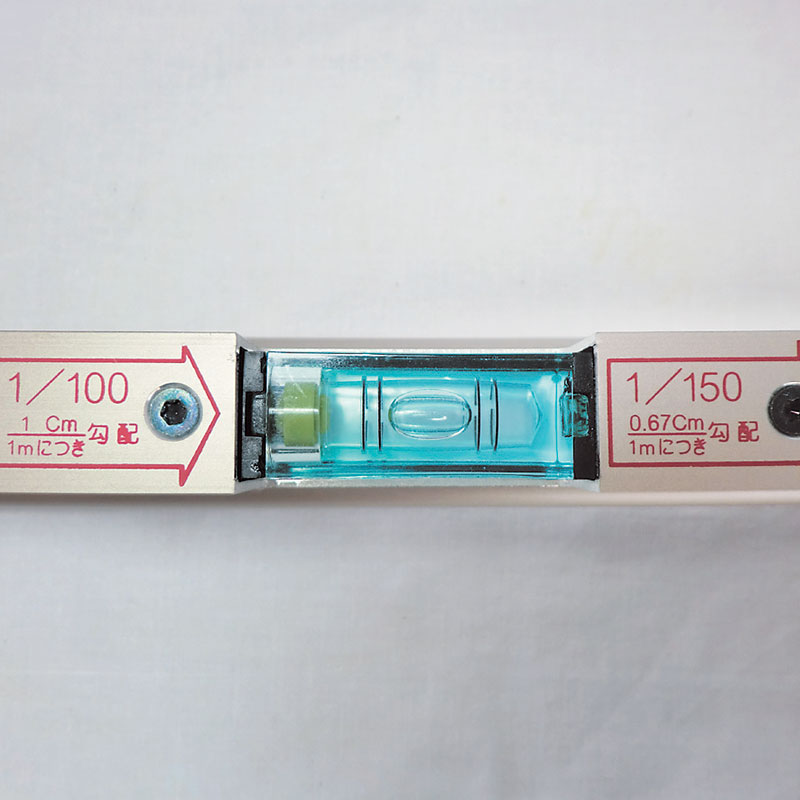

気泡管部分


設定勾配別の気泡管で、作業効率をいっきに高める排水勾配器の決定版。

フレーム

  • U溝付箱型フレーム
  • ヒューム管・VU管測定用U溝付(φ19以上)
  • スケール目盛付
  • 表面アルマイト処理
  • 押し出し成型材熱硬化処理

気泡管

  • 水平・勾配計気泡管:ブロック型樹脂製気泡管
  • 垂直気泡管:チューブ型樹脂製気泡管

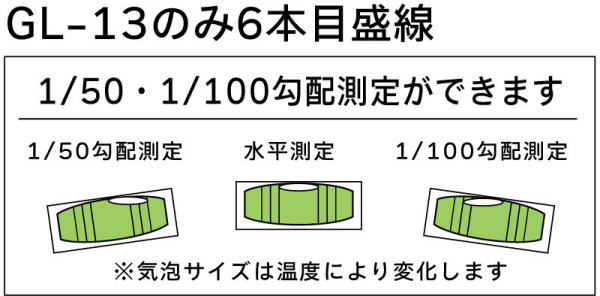

  • 4本目盛入
  • 感度0.5mm/m=0.0286°
  • 精度±1.50mm/m=±0.0859°以内

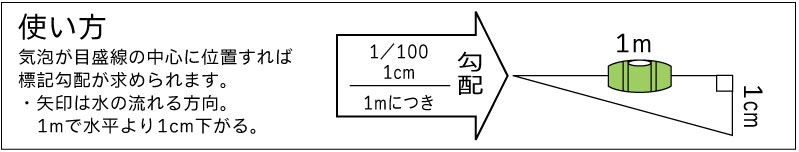

GL-25U-02

GL-25U-03

※校正証明書発行可能

品番 サイズ 質量 入数
GL-25U 300mm 287g 10
500mm 439g 10
GL-15U 500mm 439g 1
GL-35U 500mm 433g 1

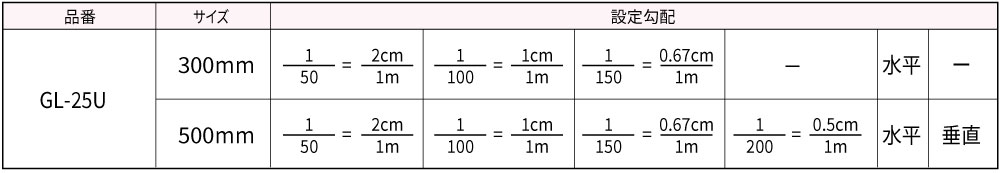

GL-25U-01




特注具体例

規格外サイズ(例えば1M)も製作可能です。

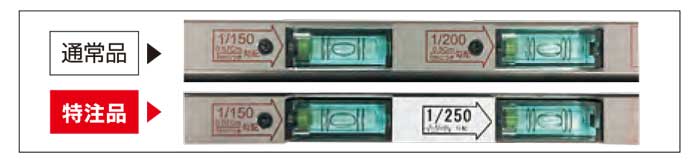

GL-25U、GL-15U、GL-35Uは、特注勾配設定も可能です。
例えばGL-25U 500mmの1/200勾配を1/250勾配へ変更などができます。(別途お見積り) GL-25U-11
