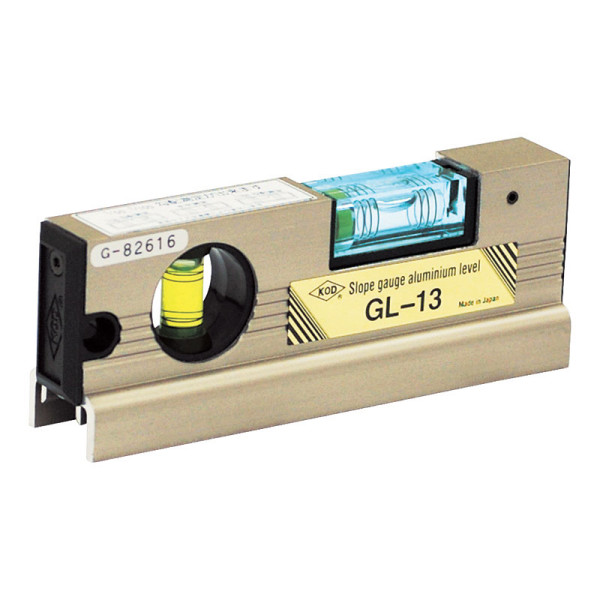

GL-13 – コンパクト排水勾配器



水平器として


垂直の施工に


U字溝、側溝勾配に


排水管勾配に

フレーム断面


気泡管部分


1台で2つの勾配測定! コンパクトで使いやすい。

フレーム

  • U溝付箱型フレーム
  • ヒューム管・VU管測定用U溝付(φ19以上)
  • スケール目盛付
  • 表面アルマイト処理
  • 押し出し成型材熱硬化処理

気泡管

  • 水平・勾配計気泡管:ブロック型樹脂製気泡管
  • 垂直気泡管:チューブ型樹脂製気泡管
  • 6本目盛入
  • 感度0.5mm/m=0.0286°
  • 精度±1.50mm/m=±0.0859°以内


GL-25U-02

GL-25U-03

品番 サイズ 質量 入数
GL-13 135mm 120g 10

特注具体例

規格外サイズ(例えば1M)も製作可能です。
