*380mm
垂直気泡管
垂直測定用端面マド付
水平気泡管
見やすい大径気泡管
フレーム断面
19×50.5mm
V溝付測定面

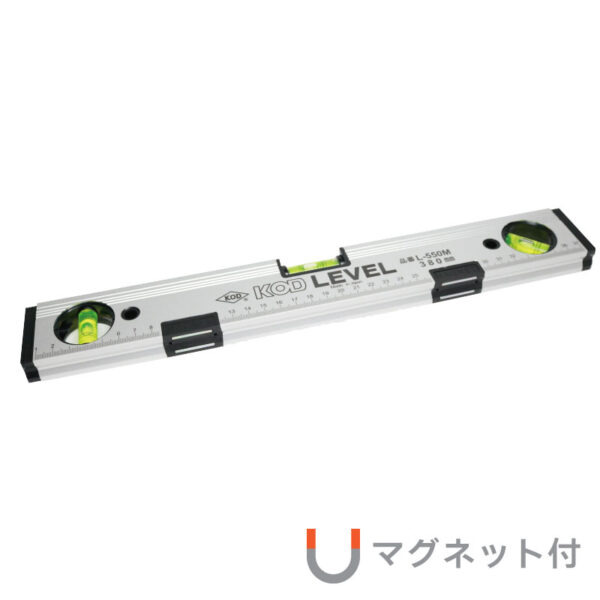

見やすい大型気泡管搭載。仮枠大工さんに便利な垂直測定用端面マド付き。
フレーム
- 箱型フレーム
- スケール目盛付
- Ｖ溝付測定面
- 表面アルマイト処理
- 押出し成型材熱硬化処理
気泡管
- チューブ型樹脂製気泡管 (大径気泡管)
- 白色シート付
- 4本目盛入
- 垂直測定用端面マド付
- 精度保持耐ショック厚手端面カバー付
- 感度0.57mm/m = 0.0328°
- 精度±1.7mm/m＝±0.0984°以内
マグネット
- 100mm〜230mmは1ヶ所付
300mm〜1200mmは2ヶ所付 - 吸着力0.22KN (2ヶ所付の場合)
※校正証明書発行可能
| 品番 | サイズ | 質量 | 入数 |
|---|---|---|---|
| L-550M | 100mm | 115g | 5 |
| 150mm | 170g | 5 | |
| 230mm | 222g | 5 | |
| 300mm | 303g | 5 | |
| 380mm | 356g | 5 | |
| 450mm | 408g | 5 | |
| 600mm | 513g | 5 | |
| 750mm | 617g | 1 | |
| 900mm | 721g | 1 | |
| 1200mm | 929g | 1 |
特注具体例
別途お見積り- 900mm、1200mmにて水平気泡管の追加、および位置変更可能
