*380mm
垂直気泡管
端面マド付で狭いところでも測定できます
水平気泡管
見易いカマボコ型気泡管
トルクスドライバーT10番にて調整可能
フレーム断面
19×50.5mm

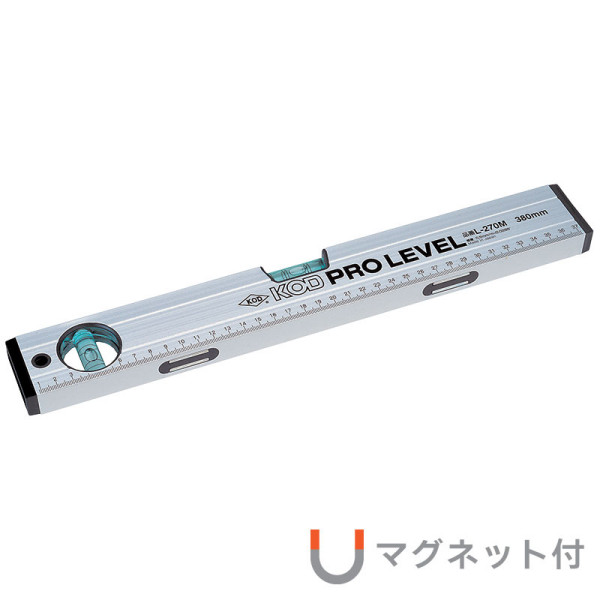

レンズ効果で大きく見えるカマボコ型気泡管を搭載したプロ用レベル。
フレーム
- 箱型フレーム
- スケール目盛付
- 表面アルマイト処理
- 押出し成型材熱硬化処理
気泡管
- カマボコ型レンズ気泡管 (水平気泡管)
※100mmはチューブ型樹脂製気泡管 - 4本目盛入
- 蓄光シート付
- 水平、垂直気泡管精度補正機構付 (100mmは除く)
- 精度補正時トルクス仕様ネジ (ドライバーT10番)にて調整可能
- 精度保持耐ショック厚手端面カバー付
- 垂直測定用端面マド付
- 1000mm以上は垂直気泡管2ヶ所付
- 感度0.5mm/m = 0.0286°
- 精度±1.5mm/m＝±0.0859°以内
マグネット
- 100mm〜230mmは1ヶ所付
300mm〜1200mmは2ヶ所付
1500mm〜2000mmは3ヶ所付 - 吸着力0.22KN (2ヶ所付の場合)
※校正証明書発行可能
| 品番 | サイズ | 質量 | 入数 |
|---|---|---|---|
| L-270M | 100mm | 96g | 5 |
| 150mm | 139g | 5 | |
| 230mm | 191g | 5 | |
| 300mm | 260g | 5 | |
| 380mm | 309g | 5 | |
| 450mm | 353g | 5 | |
| 600mm | 448g | 5 | |
| 750mm | 543g | 1 | |
| 900mm | 642g | 1 | |
| 1000mm | 707g | 1 | |
| 1200mm | 837g | 1 | |
| 1500mm | 1058g | 1 | |
| 1800mm | 1238g | 1 | |
| 2000mm | 1358g | 1 |
特注具体例
別途お見積もり- 規格外のサイズ (例えば200mm等)も製作可能です
- 1500・1800・2000サイズに右端に垂直気泡管取付可能
