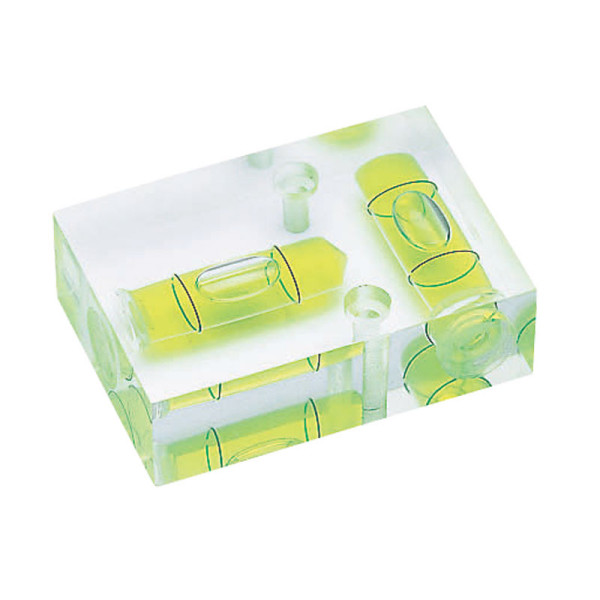

*PTh-50
感度0.5mm/m = 0.0286°
精度士2.5mm/m＝士0.1433°
※PTh-30は感度1.3mm/m = 0.0764°
精度士6.65mm/m＝士0.382°
※校正証明書発行可能
| 品番 | サイズ | 気泡管サイズ | 目盛幅 | 取付穴ピッチ | 取付穴径 | 質量 | 入数 |
|---|---|---|---|---|---|---|---|
| PTh-30 | 20x30x10mm | φ6x13mm | 6mm | 13mm | 2.7mm | 7g | 1 |
| PTh-40 | 25x40x13mm | φ8x18mm | 8mm | 17mm | 2.7mm | 14g | 1 |
| PTh-50 | 35x50x15mm | φ8x25mm | 13mm | 23mm | 3.2mm | 29g | 1 |
| PTh-70 | 15x70x15mm | φ8x25mm φ8x18mm | 13mm 18mm | 17mm | 2.7mm | 29g | 1 |
特注具体例
別途お見積り- 液色を透明色へ変更
- 面取り加工可能
- 取付穴径の変更
